SRM10LE 系列漏電斷路器

SRM10LE 系列漏電斷路器

DZ20LE 系列漏電斷路器

產品詳情 | Products

一,SRM10LE漏電斷路器主要技術性能

SRM10L系列漏電斷路器(以下簡稱漏電斷路器),適用于交流50Hz,額定工作電壓為380V,額定電流至400A,電流中性點接地的電路中,作漏電保護之用可用來防止設備絕緣損壞,產品接地故障電流而引起的火災危險。同時可保護線路過載及短路,亦可作為線路的不頻繁轉換、電動機的不頻繁啟動之用。

漏電斷路器按GB14048-2標準設備、制造與檢驗。

二,SRM10LE 漏電斷路器工作和適用范圍

安裝地點的海拔不超過2000m。
周?chē)諝鉁囟?/strong>
周?chē)諝鉁囟炔怀^(guò)+40℃,且其24h的平均溫度值不超過+35℃
周?chē)諝鉁囟鹊南孪薏坏陀?5℃。
大氣條件:
最高溫度為+40℃時,空氣的相對濕度不超過50%,在較低的溫度下可以允許有較高的
相對濕度,例如20℃時達90%。對由于溫度變化偶爾產生在產品上的凝露應采取特殊的措施。
污染等級:3

安裝類別:III
● 漏電斷路器安裝場所附近的外磁場在任何方向不超過地球磁場的5倍。
● 斷路器安裝電磁環境內為環境B。

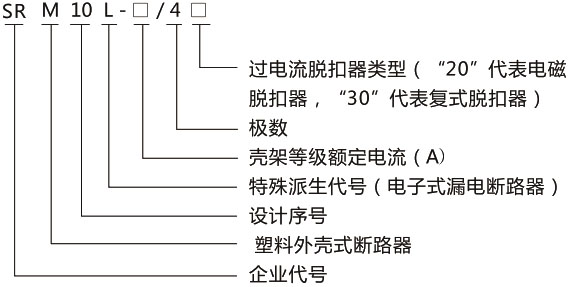

三,SRM10LE 型號與含義

● SRM10LE型號含義解讀如下

SRM10LE 系列漏電斷路器-上海人民電器開關廠集團

上海人民電器開關廠,SRM10-250,SRM10-400,SRM10LE漏電斷路器



四,主要技術參數

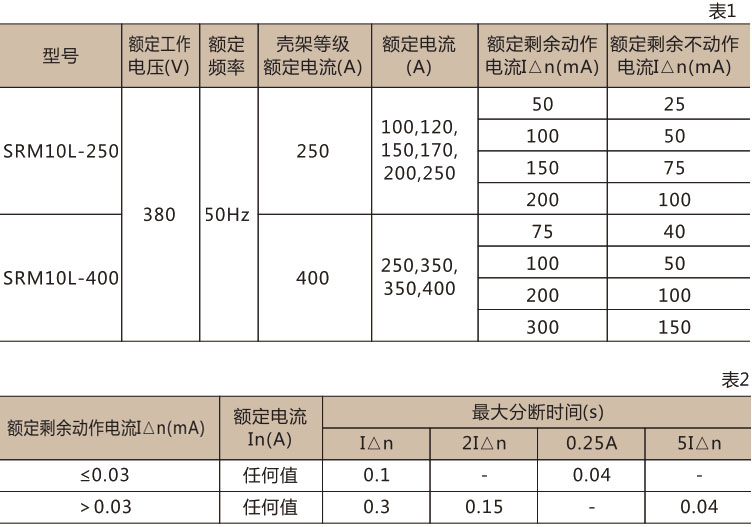

● 漏電斷路器額定值見表1
● 漏電斷路器最大分斷時間見表2

SRM10LE 系列漏電斷路器-上海人民電器開關廠集團

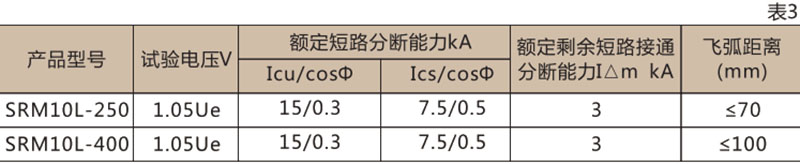

額定短路分斷能力應不低于表3的規定: ??

SRM10LE 系列漏電斷路器-上海人民電器開關廠集團

主電路中不導致動作的過電流極限值
漏電斷路器在多相電路不平衡負載時及平衡負載時,不導致誤動作的過電流極限值為6In。

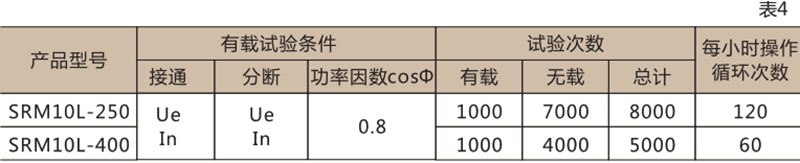

操作循環次數與試驗參數應符合表4的規定。

SRM10LE 系列漏電斷路器-上海人民電器開關廠集團

漏電斷路器過電流脫扣器的特性。

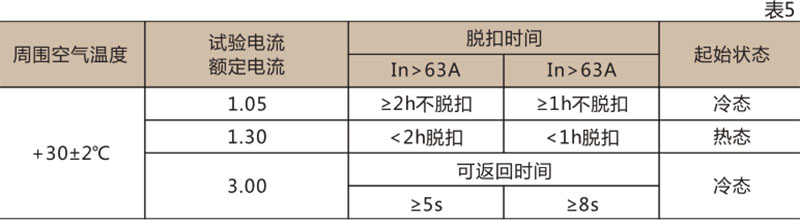

過電流脫扣器的反時限動作特性見表5

SRM10LE 系列漏電斷路器-上海人民電器開關廠集團



五,外形尺寸和安裝尺寸

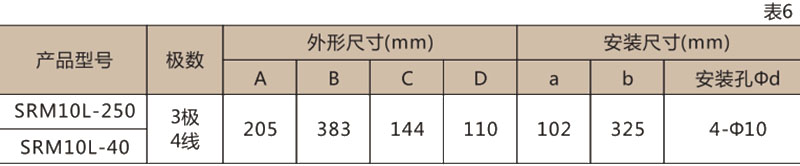

SRM10LE 系列漏電斷路器的外形尺寸和安裝尺寸符合表6及圖1要求。

SRM10LE 系列漏電斷路器-上海人民電器開關廠集團

SRM10LE 系列漏電斷路器-上海人民電器開關廠集團

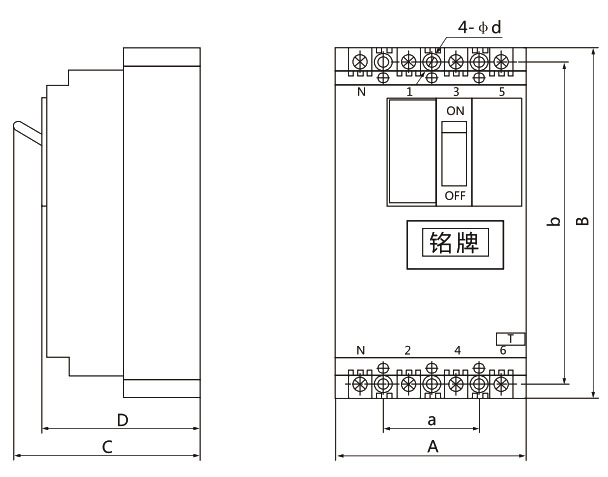

圖1? 三極四線漏電斷路器外形尺寸和安裝尺寸



六,訂貨須知

用戶訂貨時必須說明:
● 漏電斷路器的名稱及型號;
● 漏電斷路器的額定電流(A);
● 漏電斷路器的額定剩余動作電流(mA);
● 數量。
例如:訂購S(chǎng)RM10L-250漏電斷路器,四極,額定電流200A,額定剩余動作電流150mA,數量50臺??蓪?xiě)為:SRM10L-250/430 200A,150mA,50臺。



上海人民電器開關廠常規型號有:SRM10-250,SRM10-400
