HR17B系列熔斷式隔離開關
一，HR17B熔斷器式隔離開關用途
HR17B系列熔斷器式隔離開關（以下簡稱開關），適用于交流50Hz、額定電壓400V，約定發熱電流至800A的具有高短路電流的配電電路和電動機電路中，作用手動不頻繁操作的電源開關、隔離開關和應急開關，并作電路短路保護之用，但一般不作為直接開閉單臺電動機之用。
HR17B(D)系列隔離開關，僅作開關用，無短路保護。
開關造型美觀、新穎簡潔，結構簡單、操作方便，符合IEC60947-3、GB/T14048.3標準。
二，HR17B熔斷器式隔離開關展示
HR17B熔斷器式隔離開關展示2

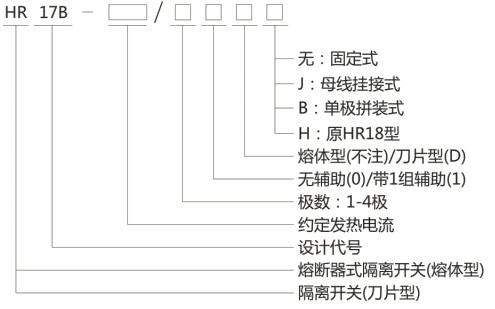

三，型號及含義
常規型號：HR17B-160/3R,HR17B-250/3R,HR17B-400/3R,HR17B-630/3R
四，結構特征
● 開關由底座、上蓋、滅弧罩等部分組成，靜觸頭直接裝在底座上，熔斷體（或刀片）裝在上蓋中直接作為動觸頭用，上蓋可沿底座上的支點呈扇形旋轉打開，使熔斷體（或刀片）從插座中完全拔出，并具有較大的隔離距離，上蓋亦可方便地從底座上撤出，便于開關的安裝與安全拆換熔斷體。
● 開關中底座、上蓋、滅弧罩等均由耐弧塑料壓制而成，為全塑型結構，具有良好的機械強度、阻燃性能與介電性能，且結構簡單、拆裝方便、安全可靠。滅弧罩中裝有多片金屬滅弧柵，加強了開關的滅弧能力，消除了飛弧的危害，提高了觸頭的使用壽命。
五，主要技術參數
●?開關主要技術參數
六，外形及安裝尺寸
● HR17B系列熔斷式隔離開關外形與安裝尺寸
注：HR17B/3X為新款產品
● HR17B系列（母線掛接式）的外形及尺寸
HR17B系列母線掛接式，由開關底部的3組接線板直接掛接在用戶的三相進線母排上，再由開關的上端（上出線型）出線。
用戶三相進線母排的中心距要求為60mm，在滿足承載電流的前提下，母排的厚度3-12mm、寬度10-30mm均可。
開關采取內置彈簧掛接方式，掛接簡單方便、且接觸可靠，掛好后只須擰緊螺釘即可。
注：訂單時必須注明“上出線型”或“下出線型”
● HR17B系列（HR18）的外形及尺寸
● HR17B系列（單極拼裝式）的外形尺寸
HR17B系列單極拼裝式，采取底部螺栓固定的安裝方式、上進下出的接線方式，由單極開關拼裝而成2-4極，各極可單獨操作，亦可同時操作。
開關結構簡單實用，可帶負荷操作，具有合閘帶鎖功能、合閘指示功能、熔斷指示功能。
