HH15(QSA)隔離開關熔斷器組

HH15(QSA)隔離開關熔斷器組

HH15(QSA)隔離開關熔斷器組,適用于額定電壓400V、約定發熱電流至3150A的具有高短路電流的配電電路和電動機電路中,常規型號:HH15(QSA)-63…

產品詳情 | Products

一,HH15(QSA)隔離開關熔斷器組用途

HH15(QSA)系列隔離開關熔斷器組,HH15A(QA)、HH15P(QP)系列隔離開關,HH15S(QSS)、HH15S(QAS)、HH15S(QPS)系列雙投轉換開關(以下簡稱開關),適用于交流50Hz、額定電壓400V、約定發熱電流至3150A的具有高短路電流的配電電路和電動機電路中,用作手動不頻繁操作的主開關或總開關,其中QSA、QSS系列開關可作電路短路保護之用。

開關結構簡單、操作方便、符合GB/T14048.3、IEC60947-3標準,廣泛用于較高級的抽屜式低壓成套裝置中。

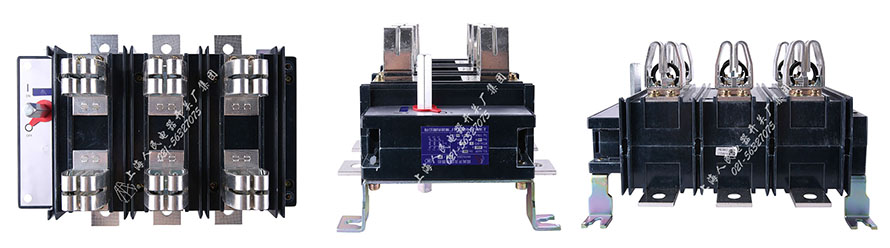

二,HH15(QSA)隔離開關熔斷器組展示

HH15(QSA)隔離開關熔斷器組-上海人民電器開關廠集團

HH15系列手柄

HH15(QSA)隔離開關熔斷器組-上海人民電器開關廠集團

三,型號及含義

HH15(QSA)隔離開關熔斷器組-上海人民電器開關廠集團

常規型號:HH15(QSA)-630/3,HH15(QSA)-1000/3,HH15 ,(QSA)-1250/3



四,結構特征

● 開關采用正面旋轉操作方式,由操作機構、觸頭系統、手柄等組成。
● 開關采用全封閉式結構,靜觸頭及滅弧系統均組裝在由新型耐弧工程塑料壓制而成的殼體內;并裝有彈簧儲能、瞬時釋放的加速關合機構,極大的提高了開關的電氣性能與機械性能。
● 開關具有獨特性能的觸頭系統,動觸頭系統均由四個壓縮彈簧的銅滾柱組成,每個滾柱都能單獨滾動,從而更有效地防止觸頭熔焊的發生;若發生故障時觸頭壓力會(huì )隨電流的増大而增加,使開關承受較大的短路電流。
● HH15A(QA)隔離開關的觸頭系統由雙聯觸頭串聯而組成,HH15P(QP)隔離開關的觸頭系統由雙聯觸頭井聯而組成,雙投轉換開關由兩臺相應的單投開關左右并排而組成。
● 操作手柄可安裝在開關柜門上,當柜門關上時手柄即與開關的操縱桿楔合,當開關處于閉合位置時,手柄與門聯鎖,可防止柜門的打開。



五,主要技術參數

● 額定沖擊耐受電壓Uimp:12kV
額定絕緣電壓:1000V
額定工作電壓Ue:AC400V
額定頻率:50Hz
額定接通能力(Ar.m.s):10Ie
輔助微動開關主參數:50Hz/AC-15/230V/5A

● HH15A(QA)系列隔離開關的主要參數(見下表)

HH15(QSA)隔離開關熔斷器組-上海人民電器開關廠集團

● 雙投轉換開關的主要參數請參照相應的單投開關



六,外形及安裝尺寸

● HH15A(QA)-125~1000外形與安裝尺寸

HH15(QSA)隔離開關熔斷器組-上海人民電器開關廠集團

HH15(QSA)隔離開關熔斷器組-上海人民電器開關廠集團

HH15(QSA)隔離開關熔斷器組-上海人民電器開關廠集團



● 雙投轉換開關:由兩臺相應的單投開關在底板上左右并排組裝而成,

● 其外形與安裝尺寸如下:

HH15(QSA)隔離開關熔斷器組-上海人民電器開關廠集團

注:1).3N與4極的外形/安裝尺寸,跟3級的一樣;2).接線端子尺寸,跟相應的單投開關一樣。

● 面板開孔尺寸

HH15(QSA)隔離開關熔斷器組-上海人民電器開關廠集團
